江西防汛抗洪堤岸隐患探测

背景信息

时间:2020年7月22-23日

地点:江西省九江市永修县

使用设备:SL20小型测量无人船、SL40小型探测无人船、单波束测深仪、侧扫声呐




7月以来,江西省多地持续强降雨导致多条河流水位持续超警戒线,引发洪涝灾害致江西数百万民众受灾。应江西抗洪前线部队的支援请求,7月22日,云洲智能技术保障小组赴江西九江永修县,使用云洲小型无人船搭载声呐仪器设备进行水下地形测绘、堤岸检测作业,快速排查出堤岸隐患,为前线指挥人员的快速部署计划提供决策依据,保障地方人民生命及财产安全。


作 业 详 情


本次作业采用了云洲智能SL20小型测量无人船搭载单波束测深仪、SL40小型探测无人船搭载侧扫声呐对永修县某堤坝的7个岸段进行水下勘察,采集了现场大量的水深数据和声呐图像。

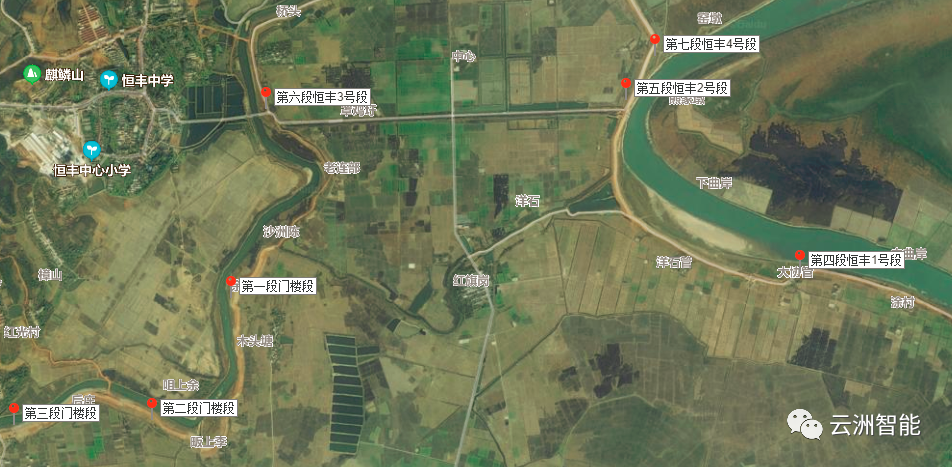

无人船作业的7个岸段


SL20测量无人船及SL40探测无人船可远程操控,具有体积小、重量轻的特点,可单人或双人快速布放下水,并马上开展勘察作业。


本次作业过程中,SL20、SL40无人船搭载声呐仪器设备通过自主模式,以平均2m/s航速匀速航行及测量,不到1天时间完成了7个岸段的勘察任务,相比传统人工巡检的效率有了极大的提升。同时,无人船作业无需人员下水,保障了人员安全。

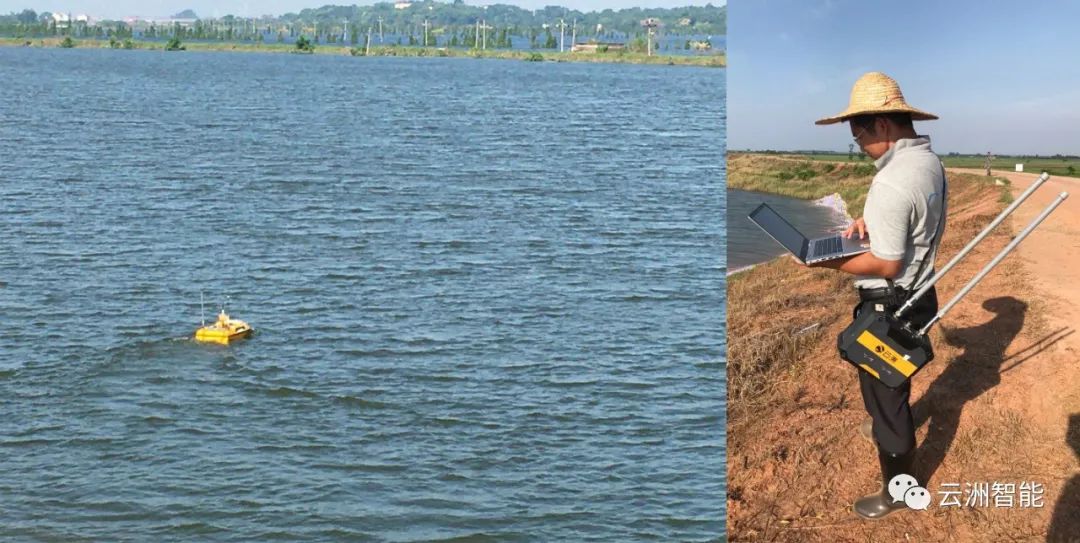

现场勘察作业


经过对7个岸段的走访勘察,技术小组获取了大量的堤岸数据和图像。云洲技术人员在完成勘察作业后,未作休息,又迅速投入到数据精细化处理和堤岸情况分析工作中,并编制形成具体报告供江西抗洪前线部队参考决策。




测 量 结 果
经对采集的数据及声呐图像进行处理分析,发现所探查的堤坝段水下地形地貌情况较复杂,存在多处冲刷沟壑、滑塌点等,主要集中在两个重要岸段,共4处潜在风险点。所查出的风险点对应坝内多处位置已出现管涌。经现场走访调查,上述所查出的几个风险点汛前曾挖采河沙。4处潜在风险点情况如下:

1号风险点


探测无人船SL40对该段堤岸河床扫测时,侧扫声呐图呈现出多条沟壑状,疑似被挖掘所致,现地沟壑较深(相对落差约3米),且距堤岸较近,可能会对堤岸造成冲刷与压力。此岸段长约100m,宽约30m,深度约10米,从地形地貌图中可看出该处水深突变距堤岸较近。

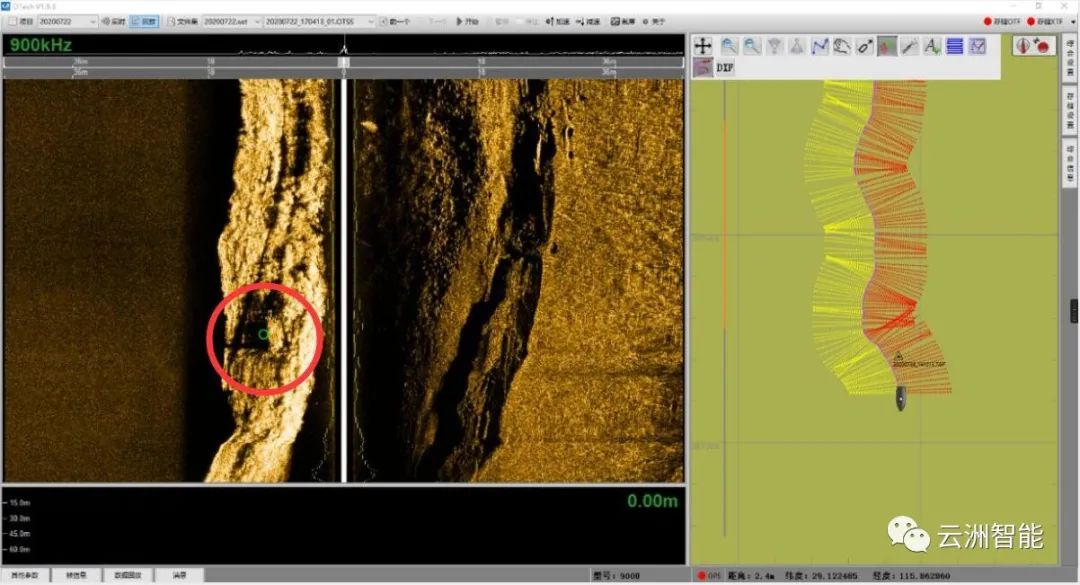

1号风险点河床地貌图(河床出现大面积沟壑状)

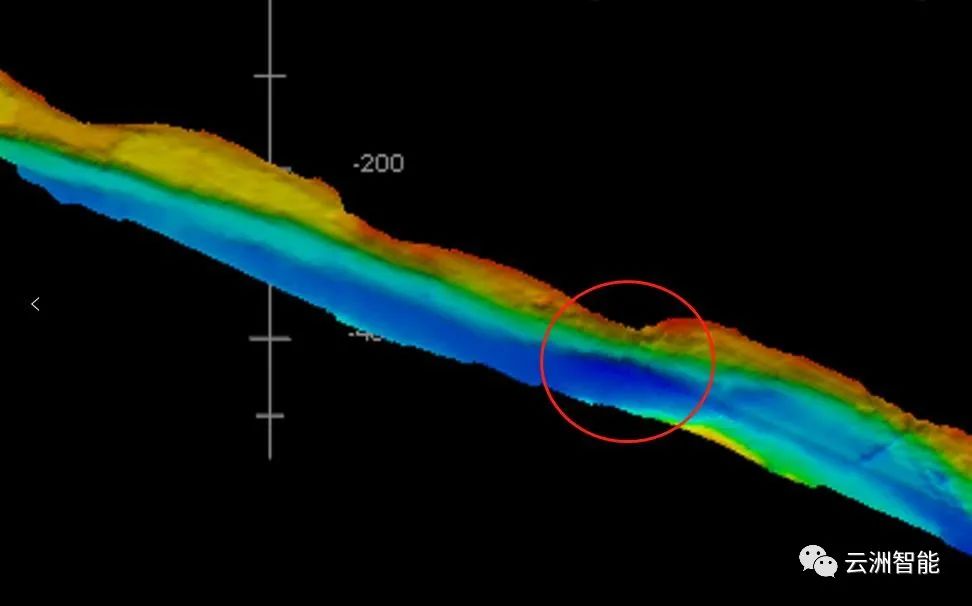

1号风险点水深地形图(圈示处沟壑较深,距离堤岸近)

2号风险点


探测无人船SL40对该段堤岸扫测时,侧扫声呐图呈现水下堤岸有疑似塌方滑坡点。该岸段长约5m,宽约2m。

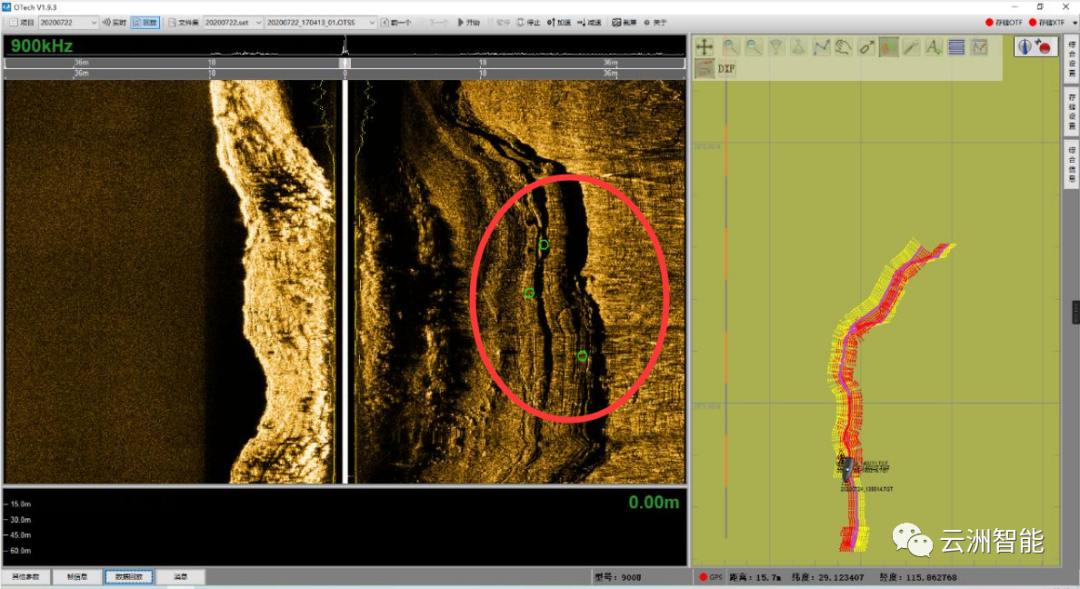

2号风险点河床地貌图(圈示处为疑似塌方滑坡点)



3号风险点


从侧扫声呐图圈中所示,疑似堤滑落的石块,石块约1.5×1×1(米)。


3号风险点河床地貌图(圈示处为疑似岸堤滑落的石块)


4号风险点


侧扫声呐图圈中所示,平行于堤坝20米处,有一条长约24米1.5米宽的疑似壕沟,壕沟有一定深度,不排除此处为堤坝外管涌情源头的可能。

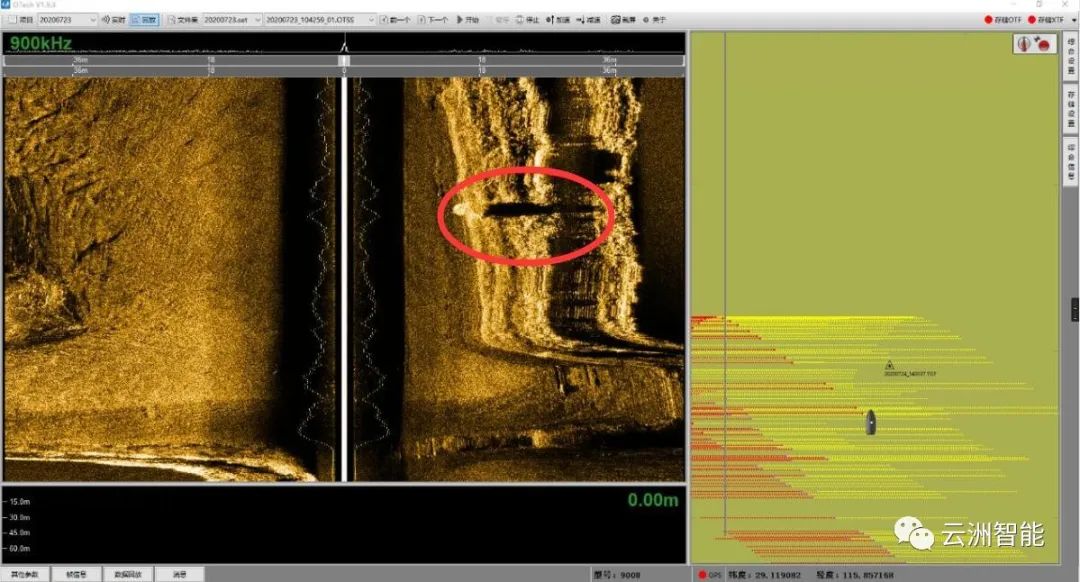

4号风险点河床地貌图(疑似壕沟)


抗洪前线部队收到云洲技术人员提交的分析报告后,分别对报告提出的风险隐患点采取了相应的加固措施,提升堤岸抵御洪水的能力。


应 用 结 论


在抗洪抢险工作中,快速对防洪堤坝健康状态进行“体检”,提前预知垮塌、崩堤等风险点,及时采取加固措施是极为重要的任务。传统的人工巡查方式存在盲区,且耗时长,具有一定的工作风险。云洲智能小型无人船体积小、重量轻,运输携带方便,通过搭载声呐仪器自主作业,可代替人员执行劳动强度大、风险性高的任务。在抗洪抢险工作中,能有效弥补传统人工巡查方式的不足,为抗洪前线工作贡献科技力量,让抗洪抢险、防汛更科学、更安全、更快速。
